ISG系列单级单吸便拆式管道离心泵结构图
发布时间 : 2020-09-21 浏览次数 : 次
一、产品概述
ISG系列单级单吸便拆式管道离心泵(简称ISG立式管道泵)为便拆式结构,该系列泵具有运行平稳、结构简单、维护检修简便、安装方便及占地面积省(与普通卧式泵比占地面积节省30%以上)等特点;产品符合GB/T5657-1994《离心泵技术条件(III)类》标准;可输送介质温度不超过105℃的清水或物理化学特性类似于清水的其它液体。
1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率。
2、便拆式结构:具有专利技术的便拆式结构设计,维修或更换机械密封时勿需拆下电机及转子部件,大幅度降低维修时间及费用;
3、轴承:泵所配电机中,Y(Y2)280以下轴伸端轴承(包括Y180以下风叶端轴承)采用封闭式轴承,正常使用时免电机轴承的维护保养。
4、机封:机械密封基件一般选用橡胶波纹管结构,将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封,提高了密封效果。
5、安装、维修方便:立式管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任何方向,安装维修极为方便。
三、工作条件
流量范围:6.3~1200m3/h
扬程范围:12.5~80m
系统最高工作压力:≤1.6MPa
介质温度:-15℃~+105℃
环境温度:≤+40℃
ISG系列单级单吸便拆式管道离心泵(简称ISG立式管道泵)为便拆式结构,该系列泵具有运行平稳、结构简单、维护检修简便、安装方便及占地面积省(与普通卧式泵比占地面积节省30%以上)等特点;产品符合GB/T5657-1994《离心泵技术条件(III)类》标准;可输送介质温度不超过105℃的清水或物理化学特性类似于清水的其它液体。

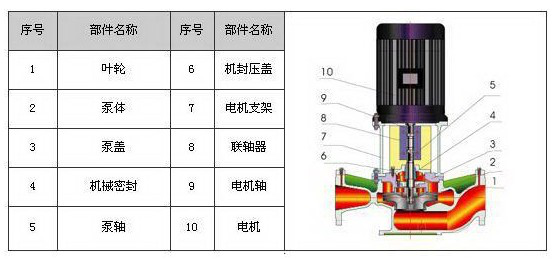

便拆管道离心泵结构图
二、产品特点1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率。
2、便拆式结构:具有专利技术的便拆式结构设计,维修或更换机械密封时勿需拆下电机及转子部件,大幅度降低维修时间及费用;
3、轴承:泵所配电机中,Y(Y2)280以下轴伸端轴承(包括Y180以下风叶端轴承)采用封闭式轴承,正常使用时免电机轴承的维护保养。
4、机封:机械密封基件一般选用橡胶波纹管结构,将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封,提高了密封效果。
5、安装、维修方便:立式管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任何方向,安装维修极为方便。
三、工作条件
流量范围:6.3~1200m3/h
扬程范围:12.5~80m
系统最高工作压力:≤1.6MPa
介质温度:-15℃~+105℃
环境温度:≤+40℃
